パナソニック Panasonic 壁掛形 非常用放送設備(10局) WK-EK110A (送料無料)
%20WK-EK110A%20(%E9%80%81%E6%96%99%E7%84%A1%E6%96%99)){kind=link}
概要
緊急地震速報に対応した消防法改正に適合した壁掛形非常用放送設備です。
- 消防法施行規則等の一部を改正する省令(平成21年総務省令第93号)
- 非常警報設備の基準の一部を改正する件(平成21年消防庁告示第22号)
本機は、小規模から中規模建築物に対応し、非常放送以外に、緊急放送、業務放送ができます。
また、非常リモコンやマルチリモコンを接続すると、離れた場所から放送ができます。
局数は、WK-EK110Aは10局10回線、WK-EK115Aは15局15回線、WK-EK120Aは20局20回線です。
電力増幅ユニットは、60W(WU-PK106)、120W(WU-PK112)、240W(WU-PK124)、360W(WU-PK136)の中から選択します。
蓄電池は、電力増幅ユニットのW数に合わせて、蓄電池(NCB-165A、NCB-350、NCB-600)の3種類から選択します。
非常放送
- 音声警報により、発報放送・火災放送・非火災放送を行います。
- 音声警報のメッセージは、「日本語」「日本語＋英語」での放送が可能。
標準で49パターンのメッセージを内蔵しています。- 非常放送時には、操作場所を表示灯で示す操作指示灯により、非常放送時の機器操作を支援します。
- 非常リモコンは、最大4台まで接続できます。
- オリジナルの階情報を放送することができます。増設階情報メモリーカードが別途必要です。
緊急地震放送
- 非常放送に優先して、緊急地震放送を行うことができます。緊急地震速報受信端末が別途必要です。
緊急放送への対応
- 緊急起動スイッチを装備(機器前面)、火災発生以外の緊急事態に、スイッチ操作1つで緊急放送が可能です。
- 緊急起動端子をもち、外部からの起動信号により緊急放送を行うことができます。
- 外部に音源機器を接続し、緊急用放送メッセージを放送することができます。
- 標準で10個のメッセージを内蔵しています。
- オリジナルのメッセージ音声ファイルを本機に組み込み(SD/SDHCメモリーカード(別売)を利用 ※1 )、
機器前面のメッセージスイッチを使用して、内蔵メッセージによる放送ができます。- サイレン音声を内蔵しています。避難訓練の際などに使用することができます。
一般業務放送
- 放送したい場所をあらかじめ設定し、スイッチ1つでまとめて放送できるブロック放送が可能です。
- チャイム放送用のチャイム音源を内蔵しています。
- 上り4音/下り4音のコールサインを内蔵しています。
オリジナルのコールサイン音声を本機に組み込んで放送することができます。
(SD/SDHCメモリーカード(別売)を利用 ※1 )- ラジオチューナーWU-T60B(別売)を組み込むことが可能です。
- マルチリモコンマイクWR-MC100A(別売)を接続し、遠隔からの一般放送ができます。
- 業務放送時に、ライン1、2、ラジオチューナーの音量を減衰する、優先回路を内蔵しています。
- マルチリモコンマイクは、最大4台まで接続できます。
非常リモコンと合わせて合計5台以上の場合は、マルチリモコンマイクに別売のACアダプター(WZ-MC100A)が必要です。- リモコンマイクは、単局、5局、10局リモコンを最大2台まで接続できます。
自己診断機能
- 蓄電池電圧点検、非常リモコン通信点検、スピーカー回線短絡点検、非常/業務放送兼用マイク点検、
電力増幅ユニット点検、コンピューター異常の自己診断機能付です。ラックマウント
- ラックに収納するときは、ラックマウント金具が別途必要です。
(斡旋ラックマウント金具 ラックアングル YBSKG003 (株式会社ワイ・ビー・エス製))※1 音源の作成には設定支援ソフトが必要です。本機への書き込みにはSD/SDHCメモリーカードが必要です。
| 電源 | AC 100 V (50Hz/60Hz) または DC 24 V (別売蓄電池より供給) |
|---|---|
| 消費電力 | WU-PK106(60W)：124 W、WU-PK112(120W)：170 W、 WU-PK124(240W)：269 W、WU-PK136(360W)：470 W ※ この表示は、電気用品安全法の技術基準に基づくものです。 |
| 定格消費電力 | WU-PK106(60W)：224 W、WU-PK112(120W)：403 W、 WU-PK124(240W)：810 W、WU-PK136(360W)：850 W |
| 警報時消費電力 (平均値) |
＜電源 DC 24 V＞ WU-PK106(60W)：113 W、WU-PK112(120W)：160 W、 WU-PK124(240W)：258 W、WU-PK136(360W)：383 W |
| 負荷インピーダンス | 60W ： 100 系 / 167 Ω 120W ： 100 系 / 83 Ω 240W ： 100 系 / 42 Ω 360W ： 100 系 / 28 Ω |
| 使用蓄電池(非常用) | 60W ： NCB-165A 、 120W ： NCB-350 、 240W・360W ： NCB-600 充電方式：トリクル充電 |
| 使用温度範囲 | 0 ℃ 〜 ＋ 40 ℃ |
| 寸法 | 幅 450 mm × 高さ 664 mm × 奥行き 150 mm |
| 質量 | 本体のみ：約 13 kg ＜電力増幅ユニット蓄電池、組込み時＞ WU-PK106：約 20.9 kg 、 WU-PK112：約 25 kg 、 WU-PK124：約 29 kg 、 WU-PK136：約 27.5 kg |
| 仕上げ | パネル：OAアイボリー塗装 (マンセル5.5Y7.5/0.3近似色) |
| 付属品 | 取扱説明書、保証書、工事説明書、「非常放送のしかた」手順書、 マイクロホン(本体マイク用)、チューナー用線材、外部制御出力用ケーブル、 他(取付工事用品) |
メーカーサイトへ
非常放送はもちろん、消防法改正による緊急地震放送に新たに対応。
日常の業務放送や緊急放送もおこなえる壁掛形非常用放送設備です。
＜シリーズ＞
非常用放送設備【 10局 ： WK-EK110A 】
非常用放送設備【 15局 ： WK-EK115A 】

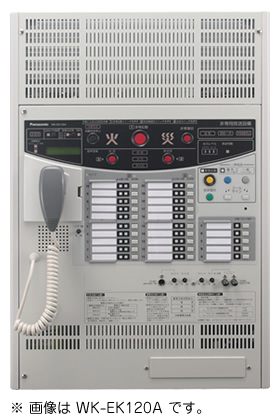

非常用放送設備【 20局 ： WK-EK120A 】
【生産終了品】
メーカー在庫限りとなりますので、カートに入っても完売の場合がございます。ご理解、ご了承をお願い申し上げます。
