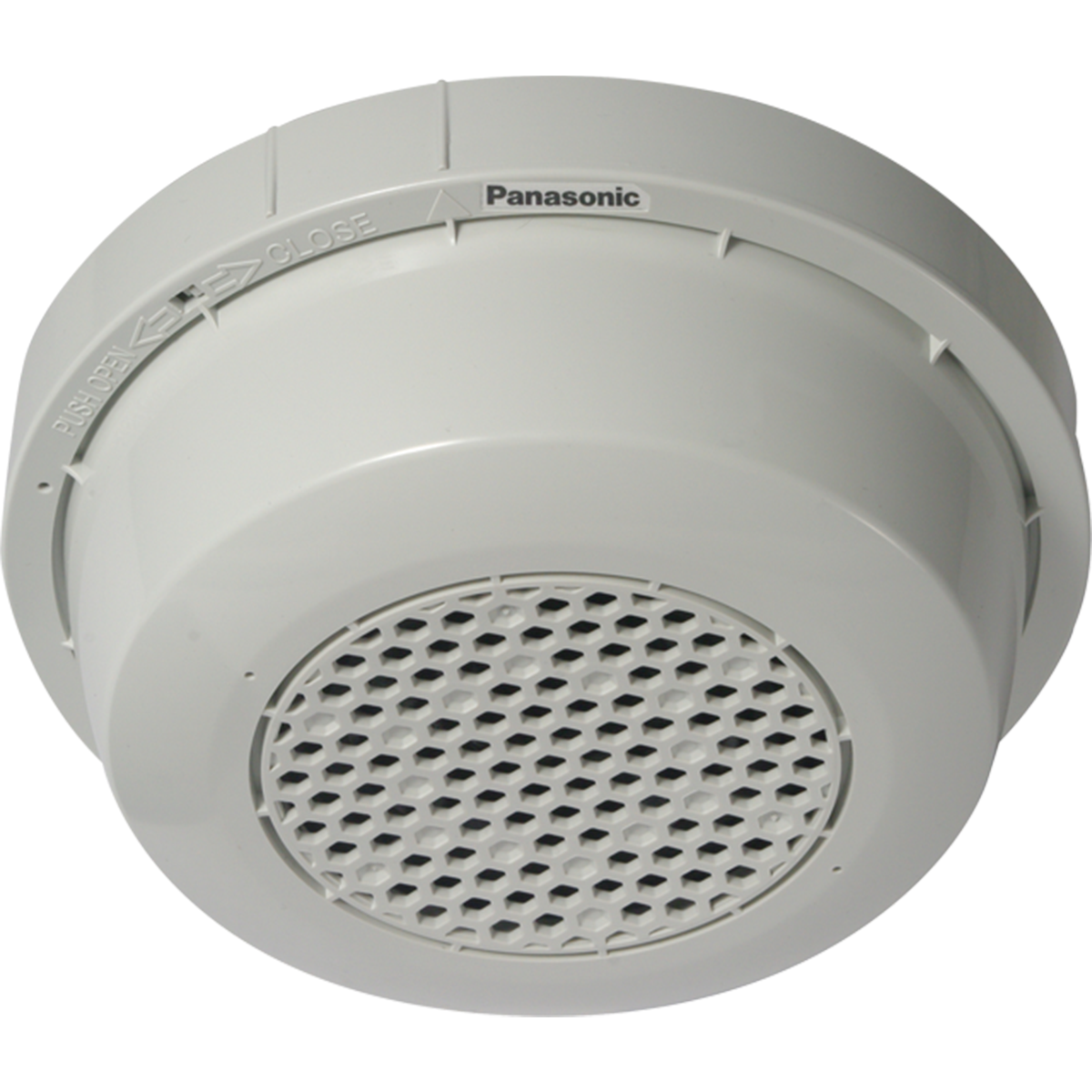

パナソニック Panasonic 防滴 露出形 天井スピーカー(アッテネーター付) WS-TS135
%20WS-TS135){kind=link}
概要
本機は、樹脂製キャビネットに 12 ?スピーカー、音量調整器 (アッテネーター)、トランスを内蔵した防滴露出形天井スピーカーです。
- IPx5 に適合。
優れた防滴性能で、一時的な噴流水にも対応しており、半屋外の軒下などでも使用することができます。 - JIS 清浄度クラス 1 を要求されるクリーンルームに使用することができます。
- 天井面が平らな場合は、コーキング材なしで密閉構造を確保できます。
- 樹脂製キャビネットの引出線ガイド溝により、露出配管工事にも対応できます。
| 形式 | 12 cm コーン型 |
|---|---|
| 定格入力 | 3 W、1 W (スイッチ切換式) |
| 入力インピーダンス | 3.3 kΩ (3 W) 、10 kΩ (1W) |
| 出力音圧レベル※1 | 92 dB (1 m / 1 W) |
| 周波数特性 | 140 Hz 〜 20 kHz (-20 dB) |
| 音量調整 (アッテネーター) |
4段階 3 W結線時 ［3］ 0 dB ［2］−9 dB ［1］−14.5 dB ［0］OFF 1 W結線時 ［3］ 0 dB ［2］−6 dB ［1］−12 dB ［0］OFF |
| コネクター | 即結端子 N、R、C 各3極 |
| 適合電線 | φ0.8 mm 〜φ1.6 mm 単銅線 |
| 消防法関連項目 | 警報出力音圧 種別※2 3 W： L級 (102 dB) ※3、1 W： L級 (98 dB) ※3 指向特性区分※4 W 音響パワーレベル※4 96 dB |
| 使用温度範囲 | -20 ℃ 〜 +50 ℃ |
| 防水性能 | IPx5 (JIS C 0920) |
| 発塵性能 | JIS清浄度クラス1に対応 (JIS B 9926の測定において発塵せず) |
| 寸法 | φ222 mm × 高さ80 mm (背面スポンジ含まず) |
| 質量 | 約 1.4 kg |
| 仕上げ | 本 体 ：ASA樹脂、シルバーグレー (マンセル 5GY8.5/0.5 近似色) 取付金具 ：ステンレス |
| 付属品 | 取扱説明書、保証書、他(取付工事用品) |
※1 出力音圧レベルは、JIS で定められた値で、音声警報「第 2 シグナル」の値とは異なります。
※2 種別とは、消防法で規定された音声警報「第 2 シグナル」を音源として、無響室にて得られる音圧 (ピーク値) により定められています。
※3 値は代表値です。
※4 指向特性区分および音響パワーレベルは、消防法の規定により測定された区分および値を用いています。
メーカーサイトへ
防滴性能、施工性で優れたスピーカー。
軒下や水しぶきが多い場所など、防滴性能が求められる件名に。
＜シリーズ＞
天井スピーカー 【 アッテネーター無 ： WS-TS130 】
天井スピーカー 【 アッテネーター付 ： WS-TS135 】
